Linux 提供了轮询、I/O 中断以及 DMA 传输这 3 种磁盘与主存之间的数据传输机制。其中轮询方式是基于死循环对 I/O 端口进行不断检测。I/O 中断方式是指当数据到达时，磁盘主动向 CPU 发起中断请求，由 CPU 自身负责数据的传输过程。DMA 传输则在 I/O 中断的基础上引入了 DMA 磁盘控制器，由 DMA 磁盘控制器负责数据的传输，降低了 I/O 中断操作对 CPU 资源的大量消耗。

I/O 中断原理

在 DMA 技术出现之前，应用程序与磁盘之间的 I/O 操作都是通过 CPU 的中断完成的。

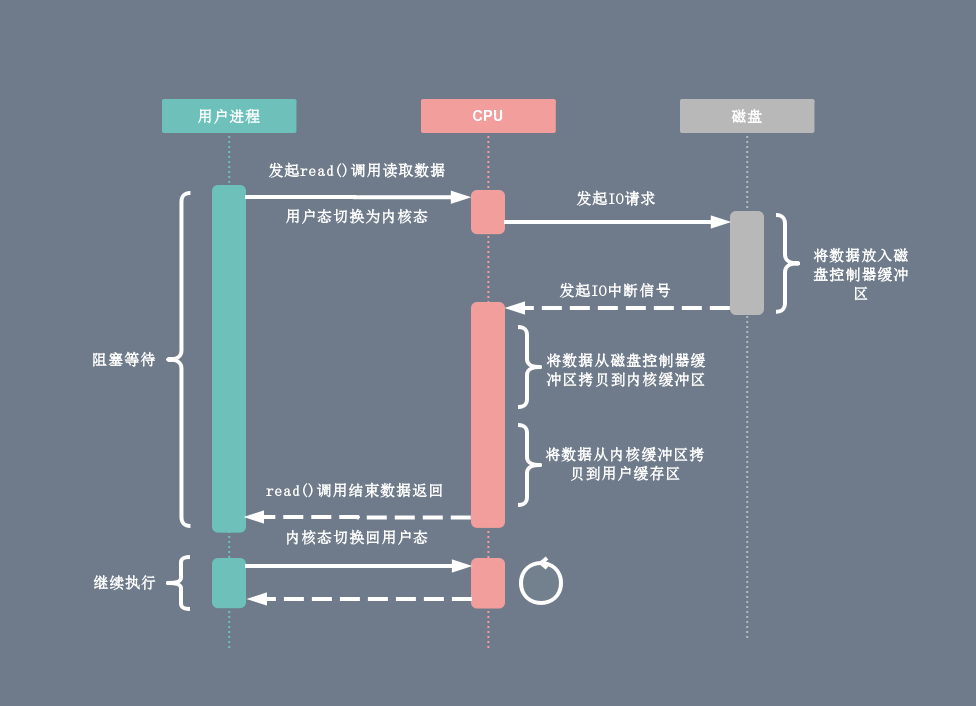

每次用户进程读取磁盘数据时，都需要 CPU 中断，然后发起 I/O 请求等待数据读取和拷贝完成，每次的 I/O 中断都导致 CPU 的上下文切换：

  • 用户进程向 CPU 发起 read 系统调用读取数据，由用户态切换为内核态，然后一直阻塞等待数据的返回。
  • CPU 在接收到指令以后对磁盘发起 I/O 请求，将磁盘数据先放入磁盘控制器缓冲区。
  • 数据准备完成以后，磁盘向 CPU 发起 I/O 中断。
  • CPU 收到 I/O 中断以后将磁盘缓冲区中的数据拷贝到内核缓冲区，然后再从内核缓冲区拷贝到用户缓冲区。
  • 用户进程由内核态切换回用户态，解除阻塞状态，然后等待 CPU 的下一个执行时间钟。

DMA 传输原理

DMA 的全称叫直接内存存取（Direct Memory Access），是一种允许外围设备（硬件子系统）直接访问系统主内存的机制。

也就是说，基于 DMA 访问方式，系统主内存于硬盘或网卡之间的数据传输可以绕开 CPU 的全程调度。

目前大多数的硬件设备，包括磁盘控制器、网卡、显卡以及声卡等都支持 DMA 技术。


整个数据传输操作在一个 DMA 控制器的控制下进行的。CPU 除了在数据传输开始和结束时做一点处理外（开始和结束时候要做中断处理），在传输过程中 CPU 可以继续进行其他的工作。

这样在大部分时间里，CPU 计算和 I/O 操作都处于并行操作，使整个计算机系统的效率大大提高。


有了 DMA 磁盘控制器接管数据读写请求以后，CPU 从繁重的 I/O 操作中解脱，数据读取操作的流程如下：

  • 用户进程向 CPU 发起 read 系统调用读取数据，由用户态切换为内核态，然后一直阻塞等待数据的返回。
  • CPU 在接收到指令以后对 DMA 磁盘控制器发起调度指令。
  • DMA 磁盘控制器对磁盘发起 I/O 请求，将磁盘数据先放入磁盘控制器缓冲区，CPU 全程不参与此过程。
  • 数据读取完成后，DMA 磁盘控制器会接受到磁盘的通知，将数据从磁盘控制器缓冲区拷贝到内核缓冲区。
  • DMA 磁盘控制器向 CPU 发出数据读完的信号，由 CPU 负责将数据从内核缓冲区拷贝到用户缓冲区。
  • 用户进程由内核态切换回用户态，解除阻塞状态，然后等待 CPU 的下一个执行时间钟。



传统 I/O 方式

为了更好的理解零拷贝解决的问题，我们首先了解一下传统 I/O 方式存在的问题。

在 Linux 系统中，传统的访问方式是通过 write() 和 read() 两个系统调用实现的，通过 read() 函数读取文件到到缓存区中，然后通过 write() 方法把缓存中的数据输出到网络端口。

伪代码如下：

read(file_fd, tmp_buf, len);
write(socket_fd, tmp_buf, len);

下图分别对应传统 I/O 操作的数据读写流程，整个过程涉及 2 次 CPU 拷贝、2 次 DMA 拷贝，总共 4 次拷贝，以及 4 次上下文切换。




下面简单地阐述一下相关的概念：

  • 上下文切换：当用户程序向内核发起系统调用时，CPU 将用户进程从用户态切换到内核态；当系统调用返回时，CPU 将用户进程从内核态切换回用户态。
  • CPU 拷贝：由 CPU 直接处理数据的传送，数据拷贝时会一直占用 CPU 的资源。
  • DMA 拷贝：由 CPU 向DMA磁盘控制器下达指令，让 DMA 控制器来处理数据的传送，数据传送完毕再把信息反馈给 CPU，从而减轻了 CPU 资源的占有率。

传统读操作

当应用程序执行 read 系统调用读取一块数据的时候，如果这块数据已经存在于用户进程的页内存中，就直接从内存中读取数据。

如果数据不存在，则先将数据从磁盘加载数据到内核空间的读缓存（read buffer）中，再从读缓存拷贝到用户进程的页内存中。

read(file_fd, tmp_buf, len);

基于传统的 I/O 读取方式，read 系统调用会触发 2 次上下文切换，1 次 DMA 拷贝和 1 次 CPU 拷贝。

发起数据读取的流程如下：

  • 用户进程通过 read() 函数向内核（kernel）发起系统调用，上下文从用户态（user space）切换为内核态（kernel space）。
  • CPU 利用 DMA 控制器将数据从主存或硬盘拷贝到内核空间（kernel space）的读缓冲区（read buffer）。
  • CPU 将读缓冲区（read buffer）中的数据拷贝到用户空间（user space）的用户缓冲区（user buffer）。
  • 上下文从内核态（kernel space）切换回用户态（user space），read 调用执行返回。

传统写操作

当应用程序准备好数据，执行 write 系统调用发送网络数据时，先将数据从用户空间的页缓存拷贝到内核空间的网络缓冲区（socket buffer）中，然后再将写缓存中的数据拷贝到网卡设备完成数据发送。

write(socket_fd, tmp_buf, len);

基于传统的 I/O 写入方式，write() 系统调用会触发 2 次上下文切换，1 次 CPU 拷贝和 1 次 DMA 拷贝。

用户程序发送网络数据的流程如下：

  • 用户进程通过 write() 函数向内核（kernel）发起系统调用，上下文从用户态（user space）切换为内核态（kernel space）。
  • CPU 将用户缓冲区（user buffer）中的数据拷贝到内核空间（kernel space）的网络缓冲区（socket buffer）。
  • CPU 利用 DMA 控制器将数据从网络缓冲区（socket buffer）拷贝到网卡进行数据传输。
  • 上下文从内核态（kernel space）切换回用户态（user space），write 系统调用执行返回。
