在 Linux 中零拷贝技术主要有 3 个实现思路：

  • 用户态直接 I/O：应用程序可以直接访问硬件存储，操作系统内核只是辅助数据传输。

    这种方式依旧存在用户空间和内核空间的上下文切换，硬件上的数据直接拷贝至了用户空间，不经过内核空间。因此，直接 I/O 不存在内核空间缓冲区和用户空间缓冲区之间的数据拷贝。

  • 减少数据拷贝次数：在数据传输过程中，避免数据在用户空间缓冲区和系统内核空间缓冲区之间的 CPU 拷贝，以及数据在系统内核空间内的 CPU 拷贝，这也是当前主流零拷贝技术的实现思路。

  • 写时复制技术：写时复制指的是当多个进程共享同一块数据时，如果其中一个进程需要对这份数据进行修改，那么将其拷贝到自己的进程地址空间中，如果只是数据读取操作则不需要进行拷贝操作。

用户态直接 I/O

用户态直接 I/O 使得应用进程或运行在用户态（user space）下的库函数直接访问硬件设备。

数据直接跨过内核进行传输，内核在数据传输过程除了进行必要的虚拟存储配置工作之外，不参与任何其他工作，这种方式能够直接绕过内核，极大提高了性能。


用户态直接 I/O 只能适用于不需要内核缓冲区处理的应用程序，这些应用程序通常在进程地址空间有自己的数据缓存机制，称为自缓存应用程序，如数据库管理系统就是一个代表。其次，这种零拷贝机制会直接操作磁盘 I/O，由于 CPU 和磁盘 I/O 之间的执行时间差距，会造成大量资源的浪费，解决方案是配合异步 I/O 使用。

mmap+write

一种零拷贝方式是使用 mmap+write 代替原来的 read+write 方式，减少了 1 次 CPU 拷贝操作。

mmap 是 Linux 提供的一种内存映射文件方法，即将一个进程的地址空间中的一段虚拟地址映射到磁盘文件地址，mmap+write 的伪代码如下：

tmp_buf = mmap(file_fd, len);
write(socket_fd, tmp_buf, len);

使用 mmap 的目的是将内核中读缓冲区（read buffer）的地址与用户空间的缓冲区（user buffer）进行映射。

从而实现内核缓冲区与应用程序内存的共享，省去了将数据从内核读缓冲区（read buffer）拷贝到用户缓冲区（user buffer）的过程。然而内核读缓冲区（read buffer）仍需将数据拷贝到内核写缓冲区（socket buffer），大致的流程如下图所示：

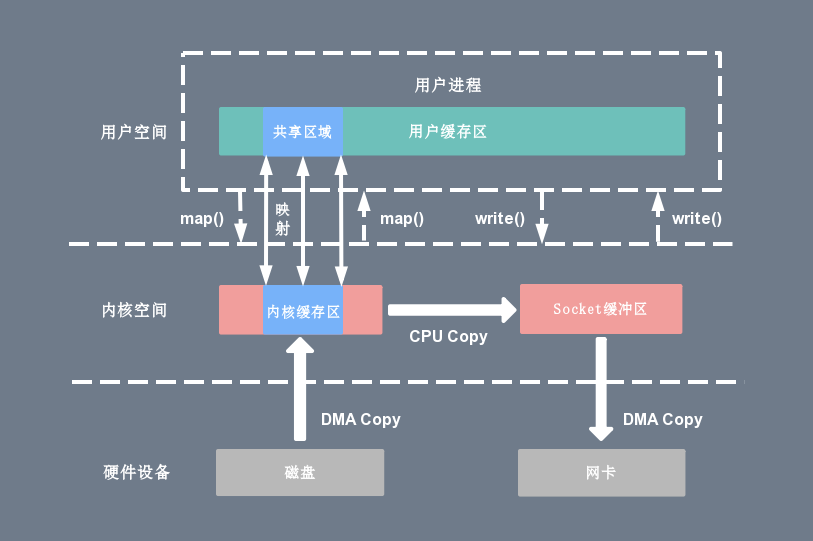

基于 mmap+write 系统调用的零拷贝方式，整个拷贝过程会发生 4 次上下文切换，1 次 CPU 拷贝和 2 次 DMA 拷贝。

用户程序读写数据的流程如下：

  • 用户进程通过 mmap() 函数向内核（kernel）发起系统调用，上下文从用户态（user space）切换为内核态（kernel space）。
  • 将用户进程的内核空间的读缓冲区（read buffer）与用户空间的缓存区（user buffer）进行内存地址映射。
  • CPU 利用 DMA 控制器将数据从主存或硬盘拷贝到内核空间（kernel space）的读缓冲区（read buffer）。
  • 上下文从内核态（kernel space）切换回用户态（user space），mmap 系统调用执行返回。
  • 用户进程通过 write() 函数向内核（kernel）发起系统调用，上下文从用户态（user space）切换为内核态（kernel space）。
  • CPU 将读缓冲区（read buffer）中的数据拷贝到网络缓冲区（socket buffer）。
  • CPU 利用 DMA 控制器将数据从网络缓冲区（socket buffer）拷贝到网卡进行数据传输。
  • 上下文从内核态（kernel space）切换回用户态（user space），write 系统调用执行返回。

mmap 主要的用处是提高 I/O 性能，特别是针对大文件。对于小文件，内存映射文件反而会导致碎片空间的浪费。因为内存映射总是要对齐页边界，最小单位是 4 KB，一个 5 KB 的文件将会映射占用 8 KB 内存，也就会浪费 3 KB 内存。

mmap 的拷贝虽然减少了 1 次拷贝，提升了效率，但也存在一些隐藏的问题。当 mmap 一个文件时，如果这个文件被另一个进程所截获，那么 write 系统调用会因为访问非法地址被 SIGBUS 信号终止，SIGBUS 默认会杀死进程并产生一个 coredump，服务器可能因此被终止。

Sendfile

Sendfile 系统调用在 Linux 内核版本 2.1 中被引入，目的是简化通过网络在两个通道之间进行的数据传输过程。

Sendfile 系统调用的引入，不仅减少了 CPU 拷贝的次数，还减少了上下文切换的次数，它的伪代码如下：

sendfile(socket_fd, file_fd, len);

通过 Sendfile 系统调用，数据可以直接在内核空间内部进行 I/O 传输，从而省去了数据在用户空间和内核空间之间的来回拷贝。

与 mmap 内存映射方式不同的是， Sendfile 调用中 I/O 数据对用户空间是完全不可见的。也就是说，这是一次完全意义上的数据传输过程。

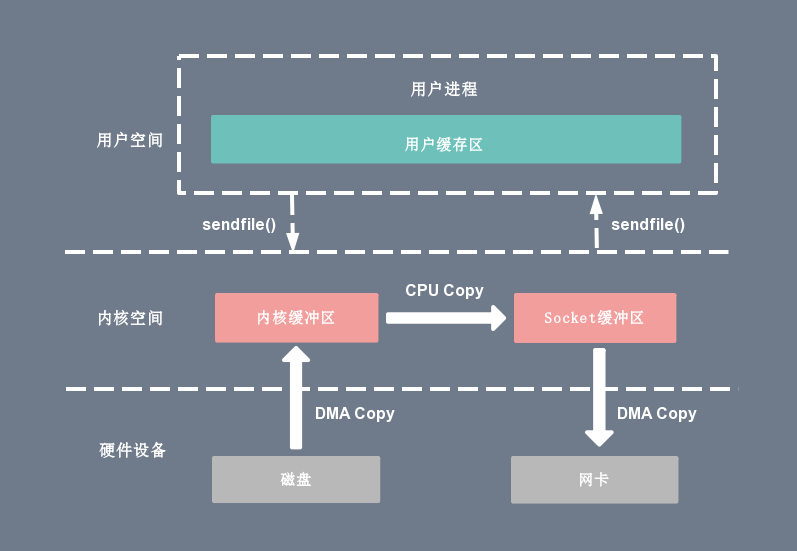

基于 Sendfile 系统调用的零拷贝方式，整个拷贝过程会发生 2 次上下文切换，1 次 CPU 拷贝和 2 次 DMA 拷贝。

用户程序读写数据的流程如下：

  • 用户进程通过 sendfile() 函数向内核（kernel）发起系统调用，上下文从用户态（user space）切换为内核态（kernel space）。
  • CPU 利用 DMA 控制器将数据从主存或硬盘拷贝到内核空间（kernel space）的读缓冲区（read buffer）。
  • CPU 将读缓冲区（read buffer）中的数据拷贝到的网络缓冲区（socket buffer）。
  • CPU 利用 DMA 控制器将数据从网络缓冲区（socket buffer）拷贝到网卡进行数据传输。
  • 上下文从内核态（kernel space）切换回用户态（user space），Sendfile 系统调用执行返回。

相比较于 mmap 内存映射的方式，Sendfile 少了 2 次上下文切换，但是仍然有 1 次 CPU 拷贝操作。

Sendfile 存在的问题是用户程序不能对数据进行修改，而只是单纯地完成了一次数据传输过程。

Sendfile+DMA gather copy

Linux 2.4 版本的内核对 Sendfile 系统调用进行修改，为 DMA 拷贝引入了 gather 操作。

它将内核空间（kernel space）的读缓冲区（read buffer）中对应的数据描述信息（内存地址、地址偏移量）记录到相应的网络缓冲区（ socket buffer）中，由 DMA 根据内存地址、地址偏移量将数据批量地从读缓冲区（read buffer）拷贝到网卡设备中。

这样就省去了内核空间中仅剩的 1 次 CPU 拷贝操作，Sendfile 的伪代码如下：

sendfile(socket_fd, file_fd, len);

在硬件的支持下，Sendfile 拷贝方式不再从内核缓冲区的数据拷贝到 socket 缓冲区，取而代之的仅仅是缓冲区文件描述符和数据长度的拷贝。

这样 DMA 引擎直接利用 gather 操作将页缓存中数据打包发送到网络中即可，本质就是和虚拟内存映射的思路类似。

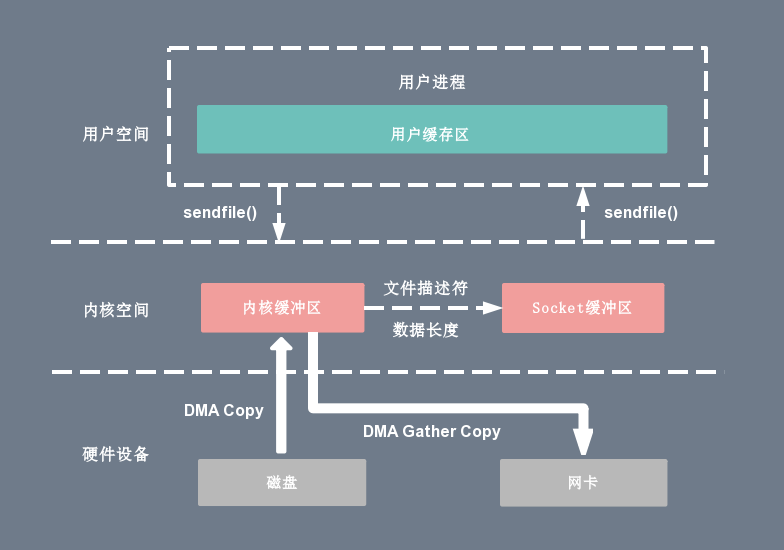

基于 Sendfile+DMA gather copy 系统调用的零拷贝方式，整个拷贝过程会发生 2 次上下文切换、0 次 CPU 拷贝以及 2 次 DMA 拷贝。

用户程序读写数据的流程如下：

  • 用户进程通过 sendfile() 函数向内核（kernel）发起系统调用，上下文从用户态（user space）切换为内核态（kernel space）。
  • CPU 利用 DMA 控制器将数据从主存或硬盘拷贝到内核空间（kernel space）的读缓冲区（read buffer）。
  • CPU 把读缓冲区（read buffer）的文件描述符（file descriptor）和数据长度拷贝到网络缓冲区（socket buffer）。
  • 基于已拷贝的文件描述符（file descriptor）和数据长度，CPU 利用 DMA 控制器的 gather/scatter 操作直接批量地将数据从内核的读缓冲区（read buffer）拷贝到网卡进行数据传输。
  • 上下文从内核态（kernel space）切换回用户态（user space），Sendfile 系统调用执行返回。

Sendfile+DMA gather copy 拷贝方式同样存在用户程序不能对数据进行修改的问题，而且本身需要硬件的支持，它只适用于将数据从文件拷贝到 socket 套接字上的传输过程。

Splice

Sendfile 只适用于将数据从文件拷贝到 socket 套接字上，同时需要硬件的支持，这也限定了它的使用范围。

Linux 在 2.6.17 版本引入 Splice 系统调用，不仅不需要硬件支持，还实现了两个文件描述符之间的数据零拷贝。

Splice 的伪代码如下：

splice(fd_in, off_in, fd_out, off_out, len, flags);

Splice 系统调用可以在内核空间的读缓冲区（read buffer）和网络缓冲区（socket buffer）之间建立管道（pipeline），从而避免了两者之间的 CPU 拷贝操作。

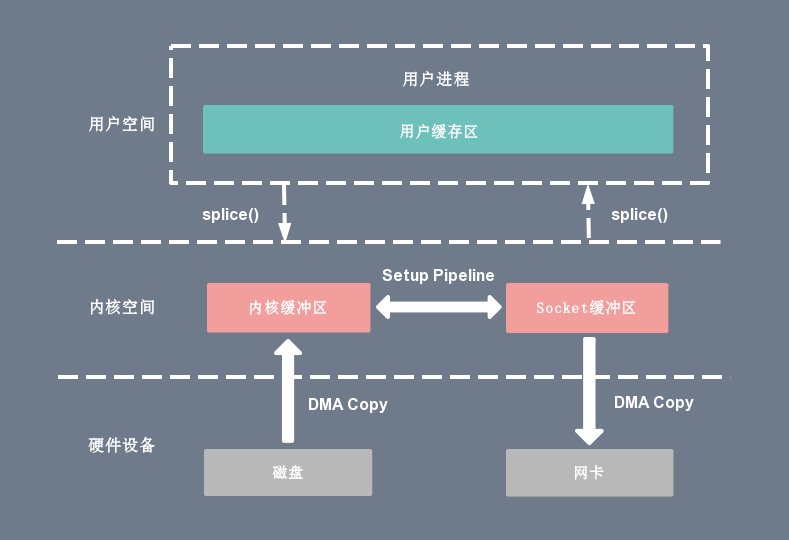

基于 Splice 系统调用的零拷贝方式，整个拷贝过程会发生 2 次上下文切换，0 次 CPU 拷贝以及 2 次 DMA 拷贝。

用户程序读写数据的流程如下：

  • 用户进程通过 splice() 函数向内核（kernel）发起系统调用，上下文从用户态（user space）切换为内核态（kernel space）。
  • CPU 利用 DMA 控制器将数据从主存或硬盘拷贝到内核空间（kernel space）的读缓冲区（read buffer）。
  • CPU 在内核空间的读缓冲区（read buffer）和网络缓冲区（socket buffer）之间建立管道（pipeline）。
  • CPU 利用 DMA 控制器将数据从网络缓冲区（socket buffer）拷贝到网卡进行数据传输。
  • 上下文从内核态（kernel space）切换回用户态（user space），Splice 系统调用执行返回。

Splice 拷贝方式也同样存在用户程序不能对数据进行修改的问题。除此之外，它使用了 Linux 的管道缓冲机制，可以用于任意两个文件描述符中传输数据，但是它的两个文件描述符参数中有一个必须是管道设备。

写时复制

在某些情况下，内核缓冲区可能被多个进程所共享，如果某个进程想要这个共享区进行 write 操作，由于 write 不提供任何的锁操作，那么就会对共享区中的数据造成破坏，写时复制的引入就是 Linux 用来保护数据的。

写时复制指的是当多个进程共享同一块数据时，如果其中一个进程需要对这份数据进行修改，那么就需要将其拷贝到自己的进程地址空间中。这样做并不影响其他进程对这块数据的操作，每个进程要修改的时候才会进行拷贝，所以叫写时拷贝。这种方法在某种程度上能够降低系统开销，如果某个进程永远不会对所访问的数据进行更改，那么也就永远不需要拷贝。

缓冲区共享

缓冲区共享方式完全改写了传统的 I/O 操作，因为传统 I/O 接口都是基于数据拷贝进行的，要避免拷贝就得去掉原先的那套接口并重新改写。

所以这种方法是比较全面的零拷贝技术，目前比较成熟的一个方案是在 Solaris 上实现的 fbuf（Fast Buffer，快速缓冲区）。

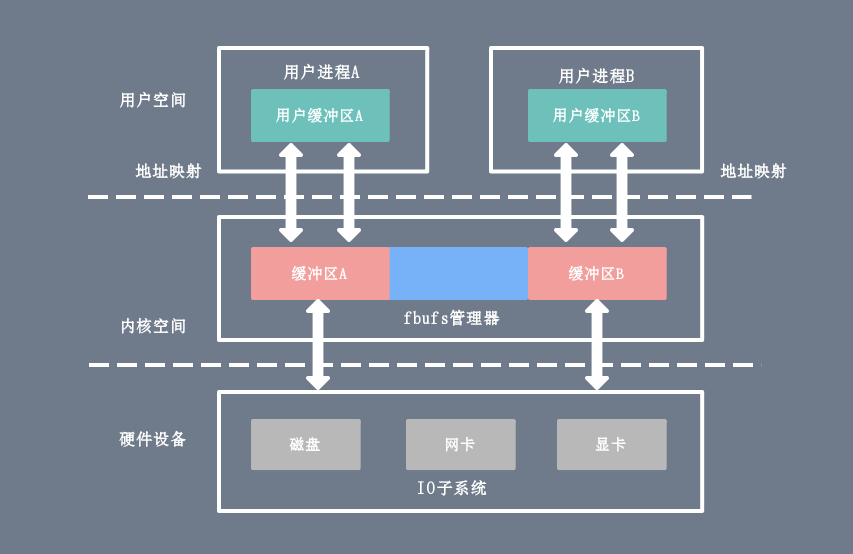

fbuf 的思想是每个进程都维护着一个缓冲区池，这个缓冲区池能被同时映射到用户空间（user space）和内核态（kernel space），内核和用户共享这个缓冲区池，这样就避免了一系列的拷贝操作。


缓冲区共享的难度在于管理共享缓冲区池需要应用程序、网络软件以及设备驱动程序之间的紧密合作，而且如何改写 API 目前还处于试验阶段并不成熟。

Linux 零拷贝对比

无论是传统 I/O 拷贝方式还是引入零拷贝的方式，2 次 DMA Copy 是都少不了的，因为两次 DMA 都是依赖硬件完成的。

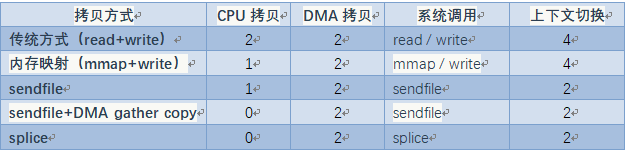

下面从 CPU 拷贝次数、DMA 拷贝次数以及系统调用几个方面总结一下上述几种 I/O 拷贝方式的差别：
